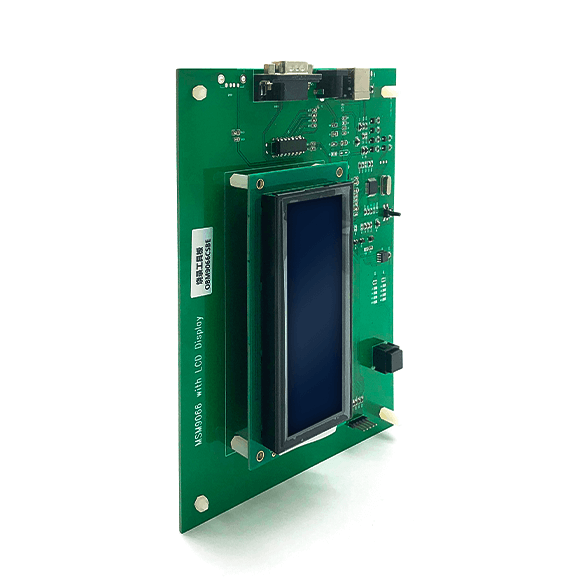

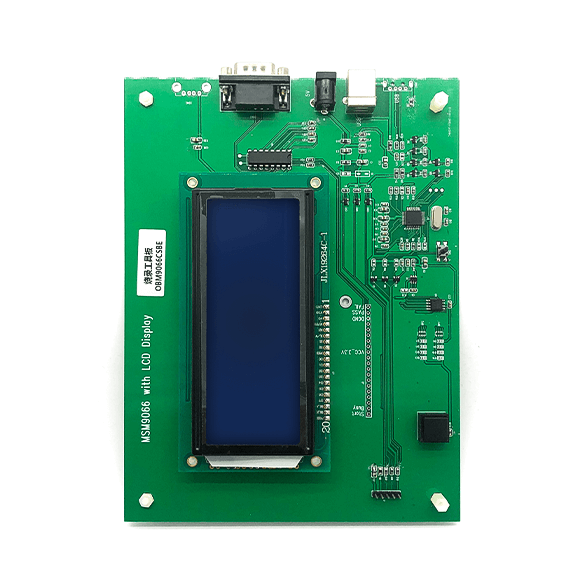

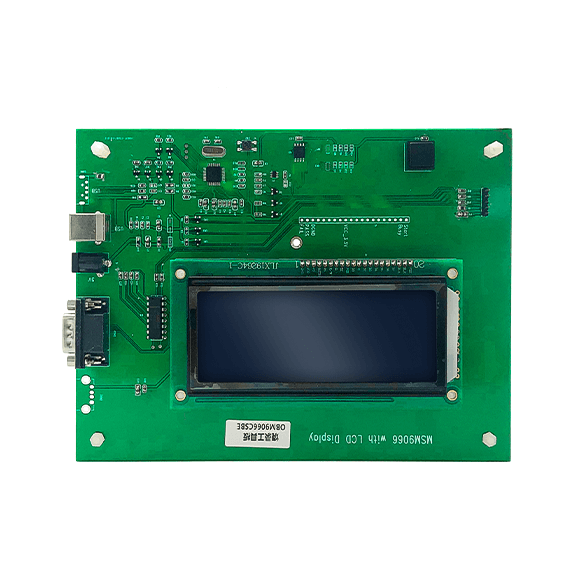

OBM9066CSBE专用烧录器

概述参数

温馨提示,为了方便您的购物,请登陆账号!登陆账号

OBM9066CSBE专用烧录器

昂宝自营 商品货号:OBM9066CSBE

价格:¥160元

配送至
- +
添加至购物车
ob_details_collection_icon01_ 收藏商品


OBM9066CSBE专用烧录器是MSM9066带有LCD显示屏,用于特定生产线配置的专用烧录器。

OBM9066CSBE机台烧录版说明

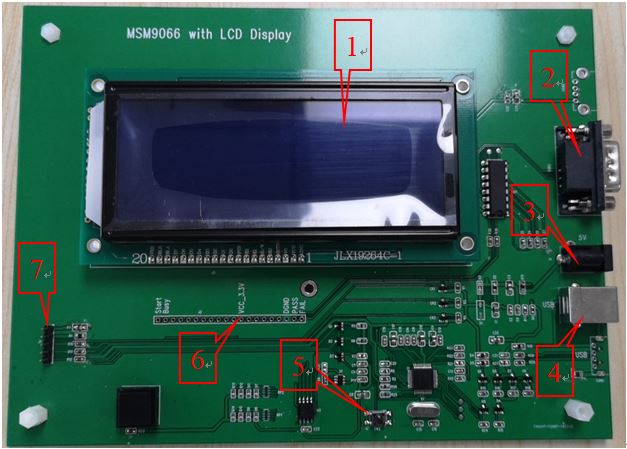

  1. 外形






  2. 功能说明



    1:烧录器状态显示屏,分三行显示,第一行显示烧录挡名称,第二行显示CheckSum(烧录失败不显示),第三行显示烧录结果;
    2:RS232资料输入口(可连接条码枪,仅限条码输人版本固件使用);
    3:5V电源输入,可连接5V/500mA电源适配器,注意输入电压不能高于5.5V;
    4:USB通信口,连接PC端SMAP使用(可参考MSM9066说明书USB接口部分);
    5:轻触按键,下载烧录文档后脱机烧录测试用和更新固件使用(可参考MSM9066说明书);
    6:烧录机台信号连接口,定义方式“VCC_3.3V”为信号电平参考电压,“GND”为信号地,“Start”为启动烧录动作信号,“Busy”为忙信号,“PASS”为烧录成功信号,“FAIL”为烧录失败信号,所有信号引脚初始状态为高电平,低电平触发有效;
    7:烧录口,与被烧录IC连接,定义顺序由上至下分别是:VCC、GND、RST、SCL、SDA。



  3. PC端软件使用说明



    下载烧录文档和固件更新操作可参考MSM9066使用手册。
