OBPD005 ATE测试治具
概述参数
OBPD005 (ATE Test Fixture)搭配OBPD001-V03 使用

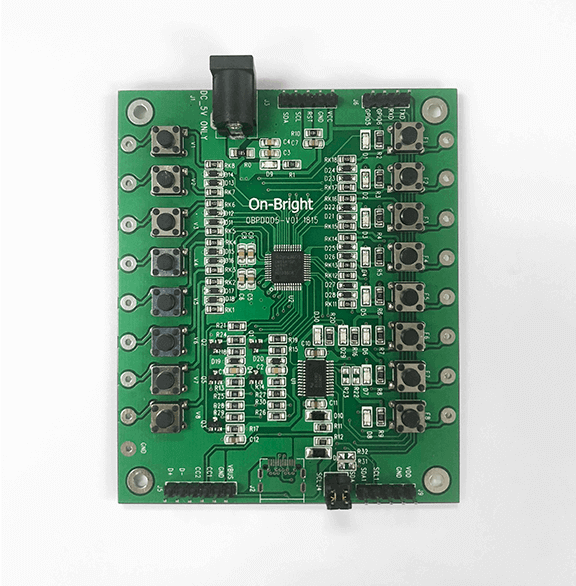

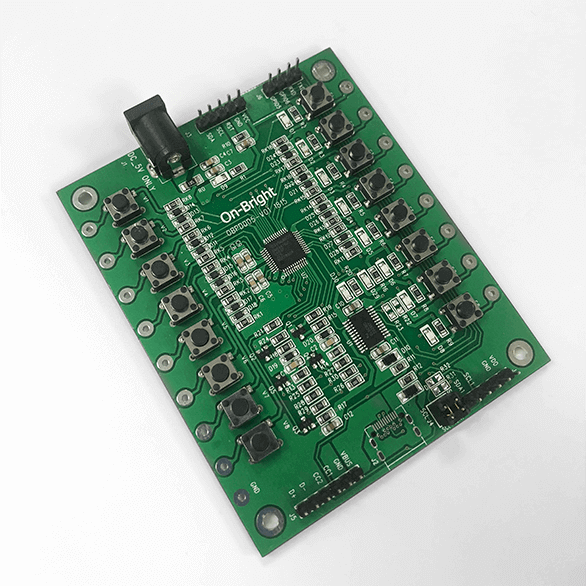

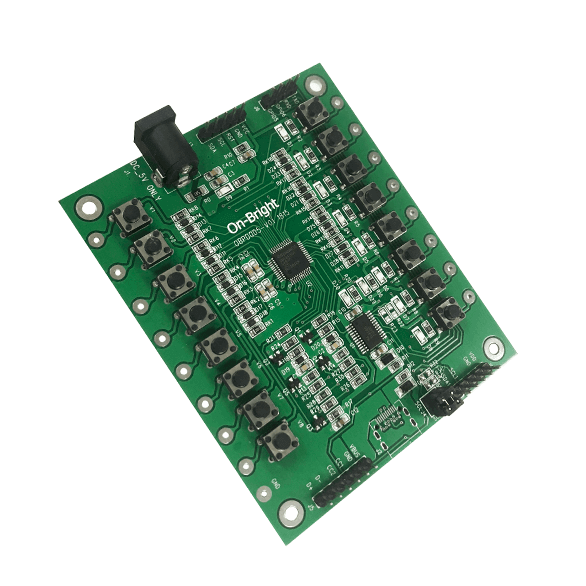

测试板外观图
OBPD005 (ATE Test Fixture)须由DC-005 插座提供5V 电源。

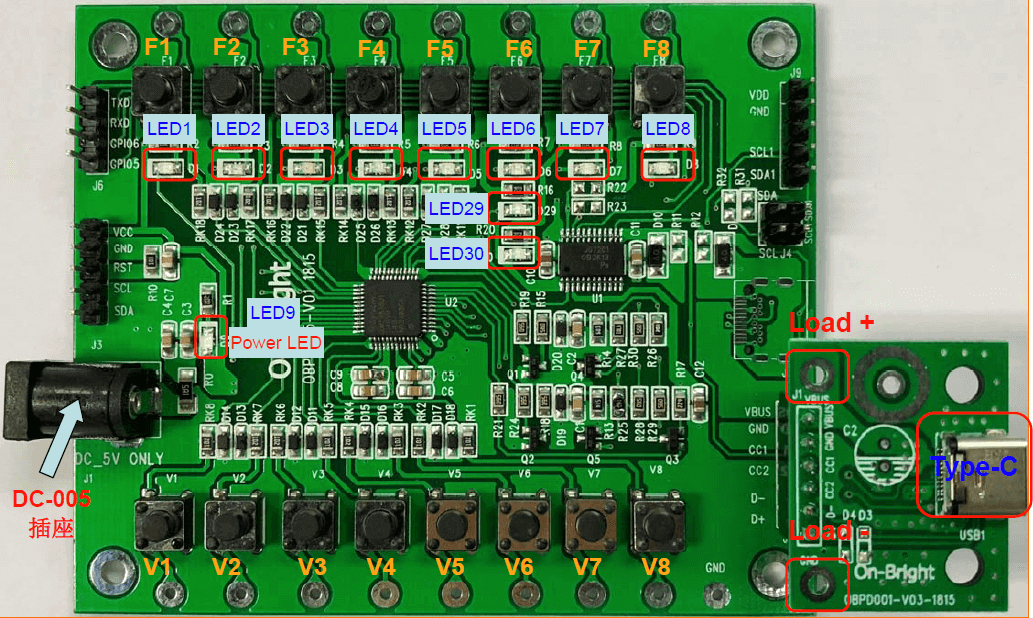

OBPD005 ATE Test Fixture 功能说明

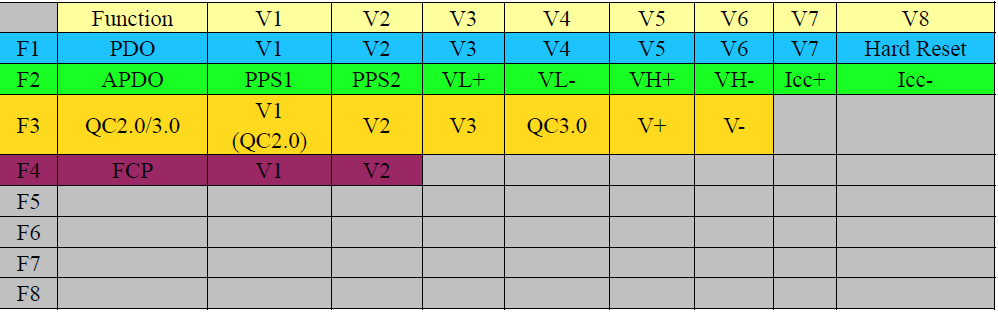

1. 按键功能
F1～F8 和 V1～V8 为功能键。
F1～F4：各充电协议模式选择键，分别为PDO，APDO，QC 及FCP
V1～V8：各模式电压选择键或功能键
F5～F8：预留键
2. LED 显示说明
LED1～LED4 对应F1～F4 的按键，当按键按下后，相对应之LED 灯亮
LED9：电源指示灯，供电后，此红灯亮起
LED29 和LED30：预留LED 灯。
3. DC-005 插座
此插座接头为提供 5V 给OBPD005 测试治具使用。
4. Type-C Connector
此 TYPE-C 接头，与适配器或充电器对接测试使用。
5. Load+ / Load-
此两接点为连接电子负载机抽载测试或量测使用。
Load+：电子负载机正端
Load-：电子负载机负端
OBPD005 ATE Test Fixture 使用说明
有关OBPD005 ATE Test Fixture 使用说明，请联系客服或销售工程师。
OBPD005标准出货不含OBPD001 Type-C 接口板，如需要请下单另购。
